entretien jungans j30bz

salut

depuis le temps que je l'ai j'ai en fin décidé de faire l'entretien de ma montre de bord jungans j30 bz

donc voila les photos avec un peux d'explication

voila la malade

spiral collé et plein de graisse partout

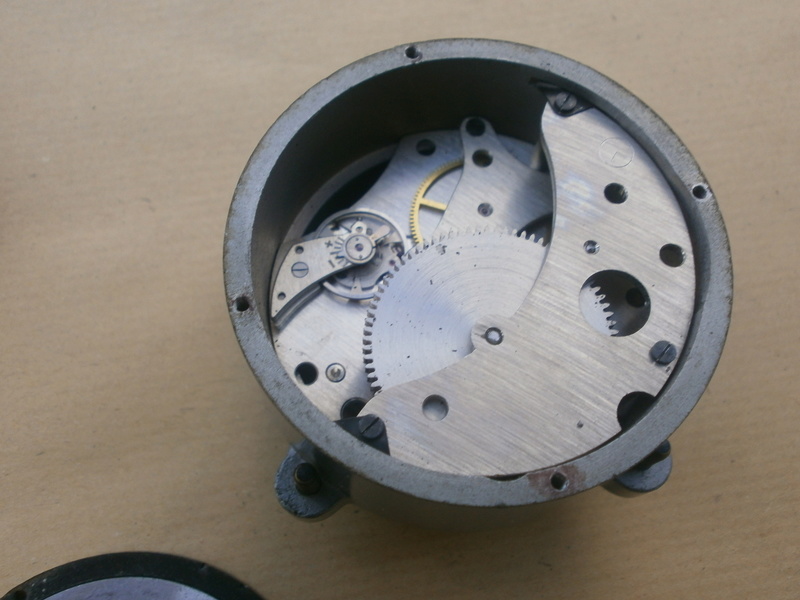

on sort le mouvement de la carrure c'est pas évident car beaucoup de pièce pour retenir le mouvements



voila les pièce qui compose la carrure



on sort les aiguille avec la pince spécifique on sort le cadran et la partie remontoir et déclencheur du chronos ici c'est un mono poussoirs

le cotes cadrature est assez différent des montre traditionnelle



voila le cotes chrono avec sa belle roue a colonne



suite a sa je sort le balancier ici c'est un spiral breguet



on entame le démontage de la partie chrono





on retourne le mouvement et on sort tout ce qui est cotes cadrature



le tout est mis en boite en attendant le nettoyage a la machine



voila

la suite plus tard

cdt

nico

Merci pour le partage Nico!
Et puis ça change des montres de poignet!

Un chouette reportage photo ! et une chouette montre de cockpit !

Je la verrai bien sur mon bureau !!!

De belles photos qui montrent le travail effectué,  pour le partage!

BO  UK 1

Borduhr
Gerät-Nr 127-553 A    Anforderz Fl23885
Werk - Nr 676491





Bo UK1, il y eut 6 versions

1 à 5 avec lunette laiton (noircie)
6 avec lunette bakélite
toutes 36 heures de réserve de marche avec chronographe

la version présentée est la 4ème, mise à l'heure par poussoir à 5 heures, petit compteur 15 ou 30 minutes à 6 heures
et utilisée jusqu'à la fin de la guerre

4 mise à l'heure différentes suivant les versions


Herst [size=150]eb[/size] pour Uhrenfabrik Gebrüder JUNGHANS AG Schramberg (Schwarzwald) eb bigramme pour fabrique d'horlogerie JUNGHANSZ frères à Schramberg en Forêt Noire

trigramme, que l'on peut découvrir sur les appareils de bord, montres, ou munitions
représentant les marques Allemandes de fabrication d'armes, de munitions et équipements

anj pour KIENZLE
bda pour VILLINGEN
emu pour MAUTHE
htg pour JUNGHANS Schwenningen
jrr et jrs JUNGHANS
jwt pour HERMLE
nhk pour A. LANGE & SÖHNE

et autres...

extrait Military Timepieces de Monsieur Konrad KNIRIM
Pour les passionnés, Ce Monsieur a écrit deux superbes livres ("bibles") sur les montres militaires, je vous invite à fureter sur la toile en en découvrir des extraits,
mais méritent d'être dans votre bibliothèque,
croyez-moi !!!!...


Montre de Bord de la LUFTWAFFE,
mais sachez que cette montre de bord se trouvait également sur le NORD 2501 (NORATLAS) avion de transport de l'Armée Française (Transports de troupe, de matériel, Largage de  parachutistes, Nord Gabriel (guerre électronique) Valise lourde diplomatique...)
et d'autres appareils de l'Aviation Française ou même en fixe en station radar ou appareils de réception radio
Fût considérée comme un dommage de guerre, au même titre que certaines montres STOWA, utilisées dans l'Armée Française.

voici sa sœur sur un support fait maison



aMi calement

Je vous donne une idée de support pour montres de bord
.....et de tout bord

il vous suffit d'adapter les côtes











Mesures façade : 85 x 85 mm








Mesures de la base : 145 X 70 x 13 mm



LIP TYPE 14 - 1940


JUNGHANS J23 - 1936


LIP 8 jours 1915

base support légèrement différente

Suite au message cité ci-dessous...
ce support peut être adapté à différents types de montres de bord, avions ou voitures...
LIP TYPE 14

LIP TYPE 150, LIP Radio militaire,
JUNGHANS,
SEIKO,
DODANE,
BREGUET,
ZENITH,
mais aussi Russes ....


aMi calement

JUNGHANS J30D  - 1941
Eigentum der Lutfwaffe : Propriété de L'Armée de l'Air



Montre de centre de télécommunications

ou
betriebsuhr, montre d'opérations




FL 25591  BAL636 (BAuaufsicht Luft : Numéro d'enregistrement auprès des Armées, inventaire)













Il y a un support mural supplémentaire pour les déplacements voire sur les navires

(crédit photo Reloj2gm)

aMi calement

Le genre de pièce que j’aimerai voir chez moi!
Merci pour les précisions!

Un autre modèle  JUNGHANS J30 BZ 1





ne cherchez pas, c'est le même calibre et la même classification que celle présentée au-dessus





et sa signature







par contre le modèle qui suit  " peu courant "





c'est la première fois que je le rencontrais



Montre de bord de char Russe



de 1949




Molnia Calibre AVRM 57128



aMi calement
